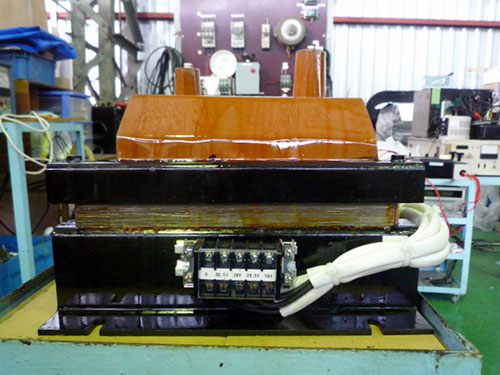

1404 交流テスター用高電圧発生変圧器単相120VA コイルモールド変圧器 7kV-14kV発生

  • 画像
  • 画像
  • 画像

お問合せ内容

製品を全数検証するのに必要な高電圧発生変圧器が必要です。
装置一式は、別会社でアッセンブリしますが、特殊高電圧発生変圧器を製作してください。
コストと大きさが課題です。

提案

「モールドで小さく軽くしたい。時間定格は当初短時間で指定していたが、連続に変更したい。生産に対応した仕様にしておきたい。巻数比(比誤差)を規格に準拠して欲しい。」とのご要望でした。

製品仕様



事例番号 1404
冷却方式 乾式自冷
相数 単相
容量 120VA
周波数 50/60Hz
耐熱クラス F
1次電圧 56-29.5-R28-26.5V
2次電圧 14000/7000V 0.0086A
形状 裸状
規格 JEC-2201
その他仕様 コイルモールド変圧器
FILE No. 02-3907

お客様のお言葉

納品後に、電源回路に問題がありましたが、変圧器は正確な良いものを製作していただいて無事に試験回路構成が出来上がりました。
上手く製品検証ができるようになりました。
今後とも、良い変圧器を提供してください。
特殊な変圧器をお願いできて助かっています。
