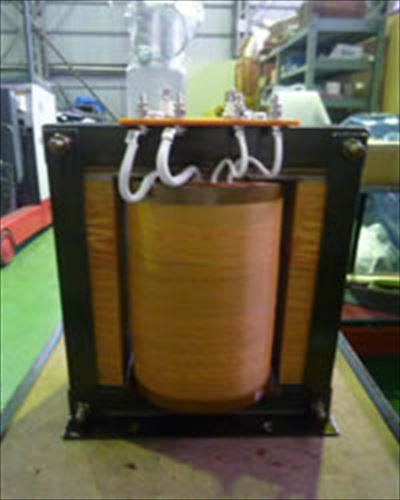

試験用-021 太陽光発電の低圧電路の耐圧試験をします。

  • 画像
  • 画像
  • 画像

お問合せ内容

太陽光発電の低圧電路の耐圧試験、制御ケーブルの耐圧試験を実施します。
2kV耐圧試験用変圧器を発注します。

提案

使用方法は、10分通電/5分休止(8回繰り返し)です。
200VAのメーター回路もつけてください。

製品仕様



事例番号 試験用021
冷却方式 乾式自冷式
相数 単相
容量 3kVA
周波数 50/60Hz
耐熱クラス B
1次電圧 200V
2次電圧 2000V 1.5A 一端接地
3次電圧 200V 1A (メーター回路)
形状 屋内ケース
規格 JEC-2201
その他仕様 時間定格:10分通電/5分休止(8回繰り返し)
FILE No. 02-3948

お客様のお言葉

出荷後ケースが必要になったとのことでしたので、ケースを作成しました。
