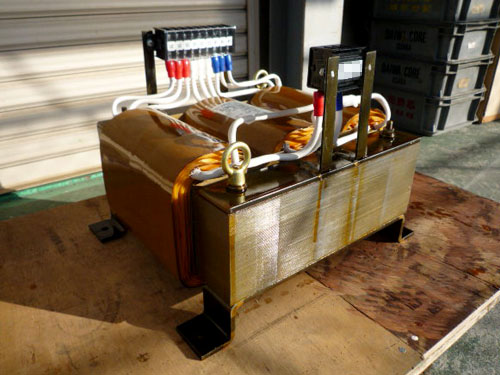

1064 三相単巻変圧器(三相オートトランス)

  • 画像
  • 画像
  • 画像

お問合せ内容

三相17kVA、380Vから三相200Vにする降圧変圧器が必要です。

提案

「三相3線380Vから三相3線200Vにするダウントランスを発注します。出来るだけ小さくしてほしいです。」とのお話でした。
絶縁は不要とのことでしたので、お打合せの上、三相のオートトランスを製作することにしました。

製品仕様



事例番号 1064
冷却方式 乾式自冷
相数 三相
容量 17kVA
周波数 50Hz
耐熱クラス B
1次電圧 F400-R380-F360V 端子サイズ:M5
2次電圧 200V 24.5A 端子サイズ:M5
形状 裸状 横伏型
規格 JEC-2200
その他仕様 オートトランス
FILE No. 01-1391
