1492 二次側2回路分岐の絶縁変圧器

  • 画像
  • 画像

お問合せ内容

海外製装置を購入し、使用したいのですが、中性点を含む4線で電源供給しなければいけません。
結線変更するトランスを製作してください。
装置は2種類ありますので、ひとつのトランスでまかないたいのですが、それぞれの装置に海外製プラグがついています。
対応できますか?

提案

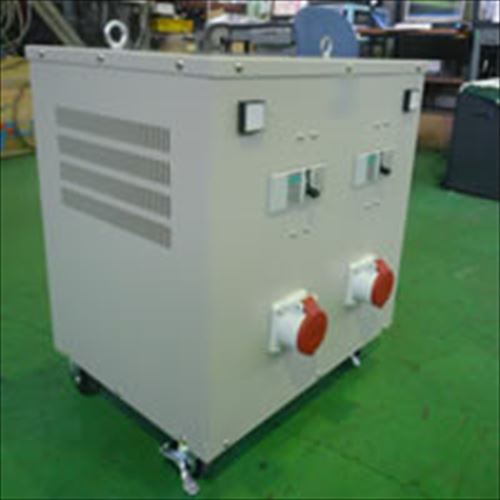

負荷が2種類とのことでしたので、お打合せの結果2回路に分岐し、出力側にパイロットランプ、漏電遮断器、海外製プラグに対応するソケットを付属させました。ソケットは海外製のため、ご支給いただきました。
また、移動も多いとのことでしたので、キャスターをおつけしました。

製品仕様



事例番号 1492
冷却方式 乾式自冷
相数 三相
容量 10kVA
周波数 50/60Hz
耐熱クラス B
1次電圧 200V デルタ結線
2次電圧 200V 28.9A スター結線中性点付
形状 屋内ケース キャスター付
規格 JEC-2200
その他仕様 1次2次:アース端子付
混触防止板(シールド)付
2次側2回路分岐

ELCB ソケット パイロットランプ付
FILE No. 01-1522

お客様のお言葉

負荷の内容から細かいオプションに至る
まで、丁寧に相談にのっていただきました。
満足しています。
