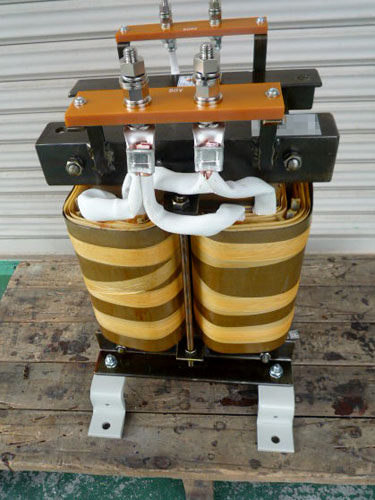

> トランス問題解決事例 > 968 磁束密度指定の単相ダウントランス
カテゴリー：規格・降圧・絶縁・乾式トランス・ケース入り
50Hzで磁束密度1.0T（10000G）以下の単相ダウントランスが必要です。
2013.11.18追記
「50Hzで200Vから50Vに変圧するダウントランスが必要です。磁束密度1.0T以下です。」とのご要望でした。
| 事例番号 | 968 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 単相 |
| 容量 | 11kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | B |

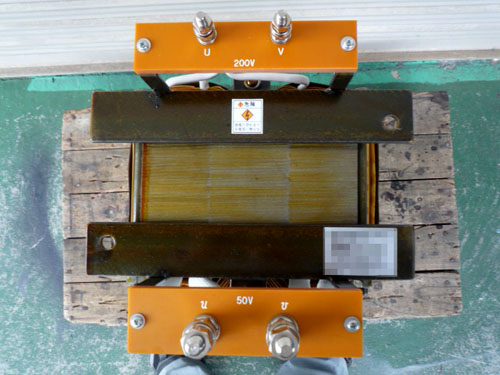

| 1次電圧 | 200V 端子サイズ：M8 |
| 2次電圧 | 50V 220A 端子サイズ：M12 |
| 形状 | 屋内ケース 外形図：ＦＢ-Ａ |
| 規格 | JEC-2200 |
| その他仕様 | 磁束密度1.0T以下(50Hz）0.8T以下(60Hz) 注 1T=10000G |
| FILE No. | 02-3648 |
焼結装置の電源回路に使用します。
