> トランス問題解決事例 > 960 UPS用結線指定三相4線出力トランス
カテゴリー：規格・絶縁・乾式トランス・ケース入り

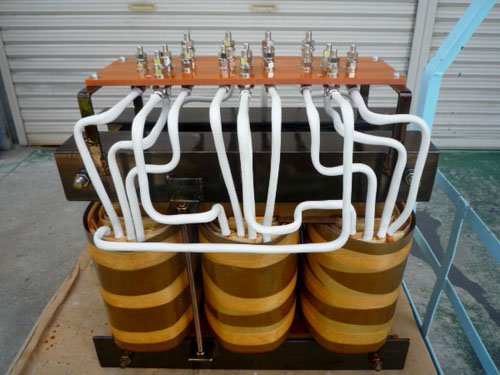

デルタ/スターニュートラル付結線の三相変圧器をお願いします。
「UPSの電源に容量40kVA、1次電圧F210-R200-F190V、115A、2次電圧208V、111Aで結線はデルタ/スター結線中性点付の変圧器を計画しています。ケースにレベルアジャスターを付けてください。」とのことでした。
お打合せにより、標準ケースを改良して製作しました。
| 事例番号 | 960 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 40kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | B |
| 1次電圧 | F210-R200-F190V 端子サイズ：M8 デルタ結線 |
| 2次電圧 | 208V 111A 端子サイズ：M10 スターニュートラル付結線 |
| 形状 | 屋内ケース FB-B型改 |
| 規格 | JEC-2200 |
| その他仕様 | レベルアジャスター L字金具付 |
| FILE No. | 07-1156 |
希望通りの結線とケースにしていただきました。
