1383 分電盤内収納 三相30kVA変圧器

  • 画像
  • 画像
  • 画像

お問合せ内容

三相210Vから105Vに降圧します。変圧器を収納した分電盤を製作するのですが、お客様の目にされる場所に置きますので、見た目が気になります。
相談に乗って頂けませんか。

提案

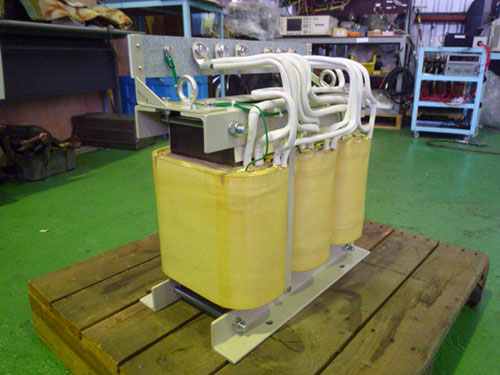

通常のニス仕上げでは、見た目が気になるとの事でしたので、変圧器金具部分を塗装し、コイルの巻き方も工夫して外観をきれいにいたしました。
更に配線しやすいよう、端子板を立てて配置いたしました。

製品仕様



事例番号 1383
冷却方式 乾式自冷
相数 三相
容量 30kVA
周波数 50/60Hz
耐熱クラス H
1次電圧 210V
2次電圧 105V  165A
形状 裸状
規格 JEC-2200 JEM-1310
その他仕様 混触防止板(シールド)付き
FILE No. 07-1258

お客様のお言葉

細かい要望に答えていただき、助かりました。
ありがとうございました。
