カテゴリー:規格・絶縁・乾式トランス

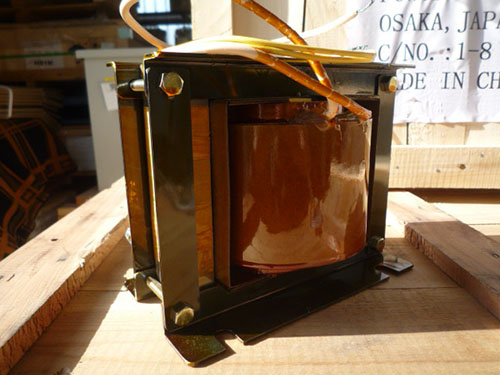

1363 DC高耐圧・絶縁変圧器

  • 画像
  • 画像
  • 画像

お問合せ内容

DC15kVレベルの高耐圧を荷電させることができる絶縁変圧器を、ラック内に収納させたいため、寸法制限があります。
対応可能でしょうか?

提案

装置側の回路断線時に、DC15kVレベルの電圧が、1次側のコンセント回路への侵入を防ぎ、アイソレーションさせます。

製品仕様



事例番号 1363
冷却方式 乾式自冷
相数 単相
容量 100VA
周波数 50/60Hz
耐熱クラス B
1次電圧 100V
2次電圧 100V 1A
形状
規格 JEC-2200
その他仕様 高耐圧側 シリコン線出し300mm
FILE No. 02-3875

お客様のお言葉

高さ制限にも納まりまして、シミュレーションでも問題なくアイソレーションされて.ます。
