 >  トランス問題解決事例  >  1361 ヒーター用 単相40kVA大電流変圧器

カテゴリー:規格・降圧・乾式トランス・大電流トランス

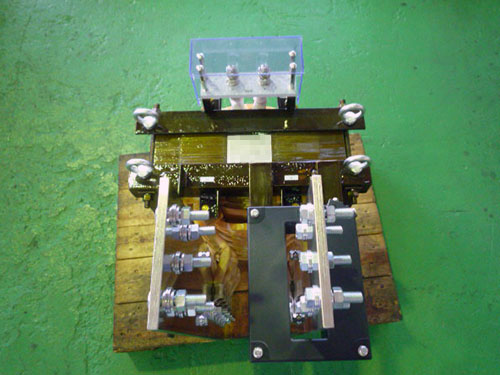

1361 ヒーター用 単相40kVA大電流変圧器

  • 画像
  • 画像
  • 画像

お問合せ内容

前回事例701でお世話になった者です。
同じヒーター用昇圧変圧器が必要になりました。
ただし今回は、供給電圧200Vとなります。

提案

盤内に収納するため取り付け寸法を標準化したい、との要望でしたので、前回と同じ取り付けピッチで対応いたしました。
1次側は保護のため、透明な端子カバーを付けました。

製品仕様



事例番号 1361
冷却方式 乾式自冷
相数 単相
容量 40kVA
周波数 50/60Hz
耐熱クラス H
1次電圧 200V
2次電圧 15V 2666A
形状 裸状
規格 JEC-2200 JEM-1310
その他仕様 2次側CT(ご支給品)付
FILE No. 03-464

お客様のお言葉

取り付け寸法のご対応、ありがとうございました。
