> トランス問題解決事例 > 1525 DC15kV荷電の絶縁変圧器
カテゴリー:規格・絶縁・乾式トランス
DC15kVの高耐圧を荷電させる絶縁変圧器が必要です。
パルスで印加します。
モールドにするか迷っています。
仕様について相談させてください。
研究所様からのご相談でした。
乾式自冷式で製作可能です。

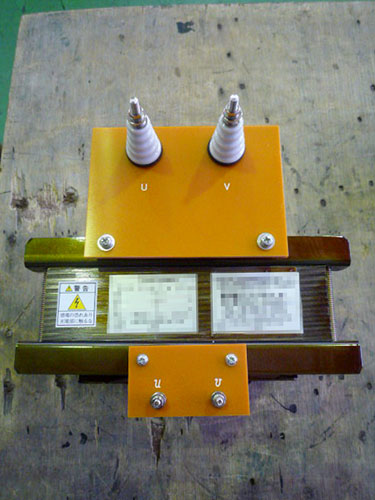

| 事例番号 | 1525 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 単相 |
| 容量 | 300VA |
| 周波数 | 50Hz |
| 耐熱クラス | B |
| 1次電圧 | 100V |
| 2次電圧 | 100V 3A |
| 形状 | 裸状 |
| 規格 | JEM-1333 |
| その他仕様 | DC耐圧試験電圧 DC15kV/パルス(3μsec×100回) |
| FILE No. | 02-3955 |
アドバイスありがとうございます。
乾式自冷式で発注します。
