> トランス問題解決事例 > 1358 空芯リアクトル（絶縁油中にて使用）
カテゴリー：規格・リアクトル
空心リアクトルが12個必要です。
インダクタンス 10μH（±5％）＋25μH（±5％）端子間耐圧 10kVpです。
お打合せの結果、1台試作で製作、お客様で試験をしていただくことになりました。
端子取付け方法はリード線出しで圧着端子を付けました。

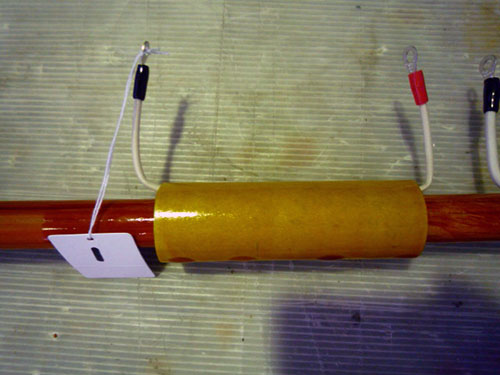

1本のベーク棒に2個の異なるコイルを隣接して巻線するため、電磁的影響を受けないように離す必要があります。
また、耐電圧が必要なため油中で取り付けます。
絶縁棒の両端に金具で取り付けします。
| 事例番号 | 1358 |
|---|---|
| 冷却方式 | 油冷 |
| 相数 | 単相 |
| 回路電圧 | 10kV |
| 耐熱クラス | A |
| インダクタンス | 10μH（±5％）＋25μH（±5％） |
| 定格電流 | 8A |
| 形状 | 裸状 |
| 規格 | |
| その他仕様 | |
| FILE No. | 04-1336 |
試作1台を試験して合格でしたので、必要数を発注します。
