> トランス問題解決事例 > 1294 単相11kVA 昇圧変圧器
カテゴリー：規格・海外製品・昇圧・乾式トランス・ケース入り
海外製品納入につき、急遽、電圧AC240Vが必要になりました。
海外装置で屋内使用です。
入力電圧の変動範囲は、220-240V最大使用電流32A+16A=48Aで負荷の種類は、ブロワー、ヒーター、制御類です。
1次側電源は、単相200V（実測203V）ELB60AT/14sq、運転時間は、比較的短いです。
仕様打合せから概略サイズを知りたいとのお話でした。
出力は230Vで設定しましょう。
容量は230V×48A≒11KVA。
感電事故防止など用にケースで覆いたいとのご要望でしたので、ケースイメージや写真はサイトのURLを紹介し、サイズも見積もりに記載しました。

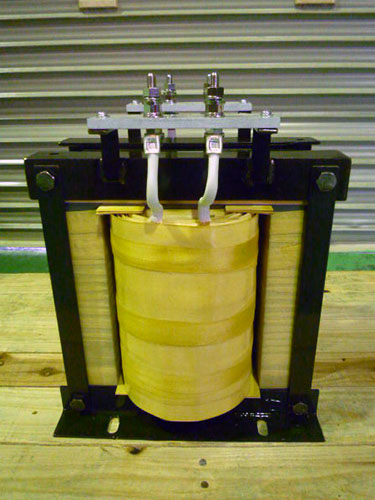

| 事例番号 | 1294 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 単相 |
| 容量 | 11kVA |
| 周波数 | 60Hz |
| 耐熱クラス | H |
| 1次電圧 | 200V 端子サイズ：M8 |
| 2次電圧 | 230V 47.8A 端子サイズ：M8 |
| 形状 | 屋内ケース 外形図：PBS-D |
| 規格 | JEC-2200 JEM-1310 |
| FILE No. | 02-3851 |
電話での打ち合わせでしたが、的確な知識による質問で、仕様を詰めていただくなど、とても親切に対応していただきました。
