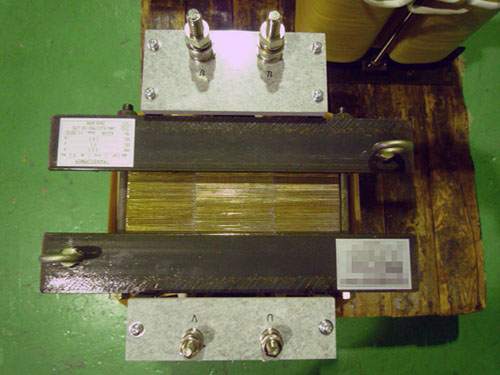

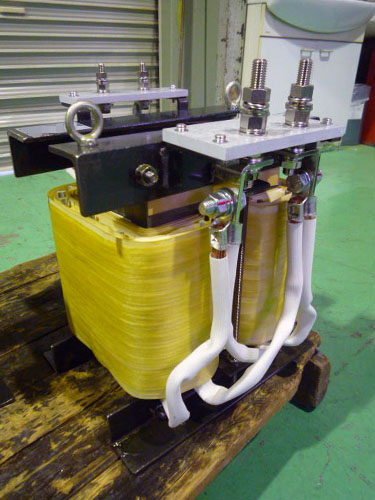

> トランス問題解決事例 > 1271 単相220V/50Vのダウントランス
カテゴリー:規格・降圧・絶縁・乾式トランス
三相200Vの回路から、変圧比4の電圧にしたいとのご相談でした。
打ち合わせの結果、単相変圧器をデルタ結線(オープン)にして使われるとのことでした。
(単相変圧器×3台で三相回路を作ることは可能です。)
事例番号 | 1271 |
---|---|
冷却方式 | 乾式自冷 |
相数 | 単相 |
容量 | 13kVA |
周波数 | 60Hz |
耐熱クラス | H |
1次電圧 | 220V 端子サイズ:M8(BS) |
2次電圧 | 50V 260A 端子サイズ:M12(Cu) |
形状 | 裸状 |
規格 | JEC-2200 JEM-1310 |
FILE No. | 02-3829 |
打ち合わせの際、色々相談にのっていただき、ありがとうございます。
