試験用-012 単相2.5kVA 100V/25000V の試験用変圧器

  • 画像
  • 画像
  • 画像

お問合せ内容

社内試験用の油入り変圧器が必要です。
高さ制限があります。

提案

ネットで検索しました。
6.6kV受電盤の耐電圧試験装置用に使用します。
単相2.5kVA 時間定格15分で100V/25kV/100Vです。
高さ方向に寸法制限があります。」とのお問合せでした。

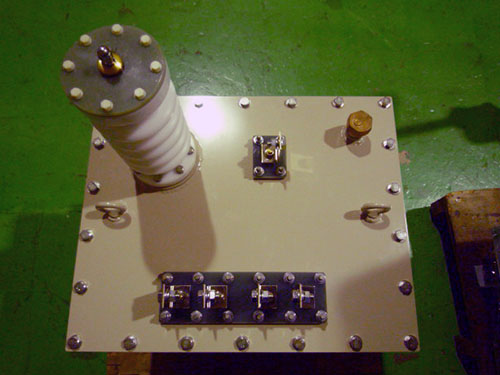

ジュラコン製の碍子で、高さを抑える設計をしました。

製品仕様



事例番号 試験用-012
冷却方式 油入自冷
時間定格 15分
相数 単相
容量 2.5kVA
周波数 60Hz
耐熱クラス A
1次電圧 100V
2次電圧 25000V 0.1A 一端接地式
3次電圧 100V(メーター回路)
形状 屋内ケース
規格 JEC-2201
その他仕様 油量:約47L
FILE No. 02-3801

お客様のお言葉

要求通りの仕様の製品を製作していただきました。
納期も協力していただきました。
