1203 1次側単相3線方式の絶縁トランス(パワコン向け)

  • 画像
  • 画像
  • 画像

お問合せ内容

「単相3線→単相2線のトランスを検討しております。 電圧 単3、101/202V 単2、208V(変更の場合もあり)容量1.5kVA又は2kVA台数は1台です。 製作可能ですか。」とのお問合せでした。

提案

「パワコン→トランス→系統のトランスです。」とのお話でした。
お打ち合わせの上、容量2kVA 2次側R210-F208V 混触防止板(シールド)付で、製作しました。

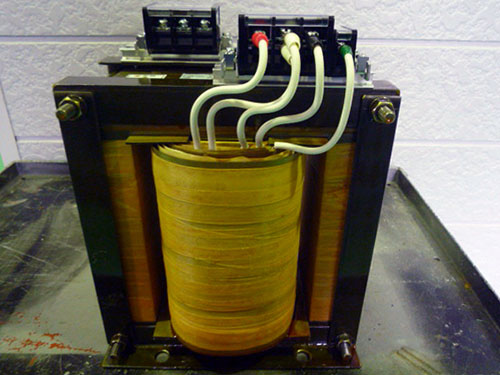

製品仕様



事例番号 1203
冷却方式 乾式自冷
相数 単相
容量 2kVA
周波数 50/60Hz
耐熱クラス B
1次電圧 101-0-101V(単相3線)
2次電圧 R210-F208V 9.52A
形状 裸状
規格 JEC-2200
その他仕様 混触防止板(シールド)付
FILE No. 02-3789

お客様のお言葉

パワコンと系統の電圧の調整のために導入しました。
