> トランス問題解決事例 > 1200 事例1016のスコットトランスの設計変更（1次側E端子追加）
カテゴリー：規格・絶縁・乾式トランス・スコットトランス・ケース入り
以前ご用命いただいた屋内ケース入り配線ケーブル付のスコット変圧器（事例1016）のリピートのご用命をいただきました。

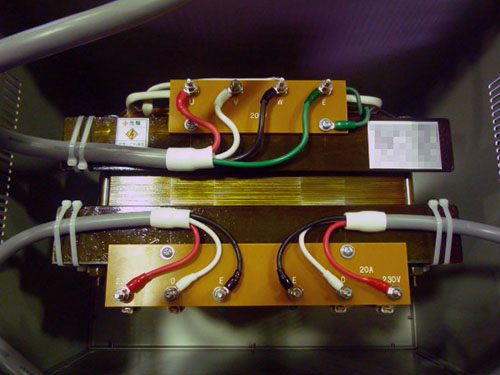

今回は1次側にE端子を追加してほしいとのご希望でしたので、追加して（File№06-296-1)から（File№06-296-2)に変更しました。

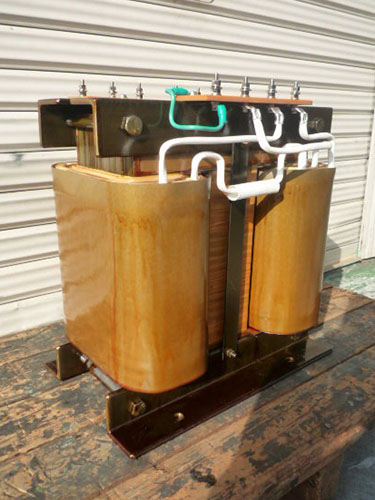

仕様は容量9.2kVA、三相200V/単相230V、20A×2回路、1次-2次間シールド付、鉄心接地端子付、入出力配線ケーブルVCT付、出力側引掛型コードコネクターボディの屋内ケース入りのスコットトランスです。
| 事例番号 | 1200 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 3/2相 |
| 容量 | 9.2kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | B |
| 1次電圧 | 三相200V 端子サイズ：M5 |
| 2次電圧 | 単相230V 20A×2回路 端子サイズ：M5 |
| 形状 | 屋内ケース |
| 規格 | JEC-2200 |
| その他仕様 | スコット変圧器 1次-2次間混触防止板（シールド）付 鉄心接地端子付 入出力配線ケーブルVCT付 出力側引掛型コードコネクターボディ |
| FILE No. | 06-296-2 |
ライフサイエンス分野の装置に使用します。
