> トランス問題解決事例 > 1004 展示会用アップトランス
カテゴリー：規格・海外製品・昇圧・絶縁・乾式トランス・ケース入り
展示会で、外国製の400V三相4線仕様の機械の実演運転をします。
「200V三相3線から400V三相4線への昇圧変圧器が必要です。」とのお話でした。

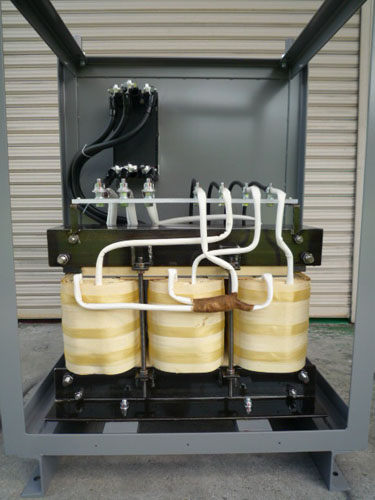

展示会の実演にご使用とのことですので、お打合せの上、扉型にしました。
| 事例番号 | 1004 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 70kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | Ｈ |
| 1次電圧 | 200V |
| 2次電圧 | 400V 101A スター結線中性点付 |
| 形状 | 屋内扉型ケース 塗装色：N5 |
| 規格 | JEC-2200 |
| その他仕様 | Ｐ-Ｓ間混触防止板(シールド）付 1次側漏電遮断器付 |
| FILE No. | 07-1166 |
事前の打合せにより、扉型ケースで塗装色もN5を採用しました。
