> トランス問題解決事例 > 991 200Vから400Vへの昇圧変圧器（H種）
カテゴリー：規格・海外製品・昇圧・絶縁・乾式トランス

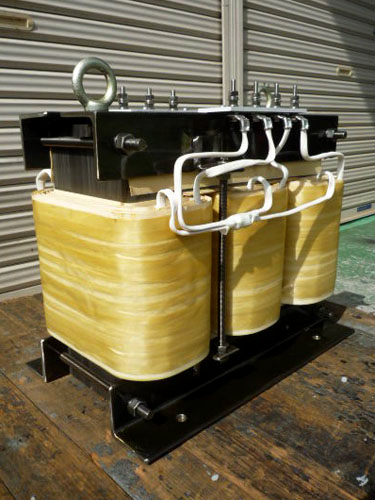

三相25kVAで200Vから400Vへのアップトランスを作って欲しい。(今回H種)
以前F種指定で製作いたしましたが、(事例929)今回はH種で製作しました。
| 事例番号 | 991 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 25kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | H |

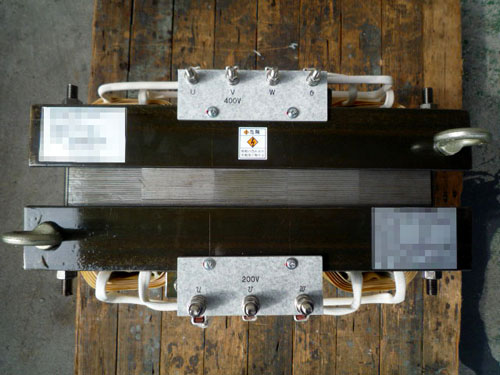

| 1次電圧 | 200V デルタ結線 端子サイズ：M8 |
| 2次電圧 | 400V 36.1A スター結線中性点付 端子サイズ：M6 |
| 形状 | 裸状 |
| 規格 | JEC-2200 JEM-1310 |
| FILE No. | 01-1363 |
今回は、海外製トレッドミル用に昇圧します。
2次側は中性点が必要です。
