> トランス問題解決事例 > 986 電圧調整用電源トランス(単相 オプション付)
カテゴリー:規格・特殊トランス・絶縁・乾式トランス・ケース入り
単相の電圧調整用電源トランスを製作して欲しい。
「大型のビデオプロジェクターの電源に使用します。単相7.5kVAで、1次側がF220-F210-R200-190V、2次側がF230-F220-F210-R200Vの変圧器が必要です。ブレーカ・表示灯・プラグ・コンセントなどの付属品をつけてください。」とのご要望でした。
事例番号 | 986 |
---|---|
冷却方式 | 乾式自冷 |
相数 | 単相 |
容量 | 7.5kVA |
周波数 | 50/60Hz |
耐熱クラス | B |
1次電圧 | 単相 F220-F210-R200-190V |
2次電圧 | 単相 F230-F220-F210-R200V 37.5A |
形状 | 屋内ケース |
規格 | JEC-2200 |

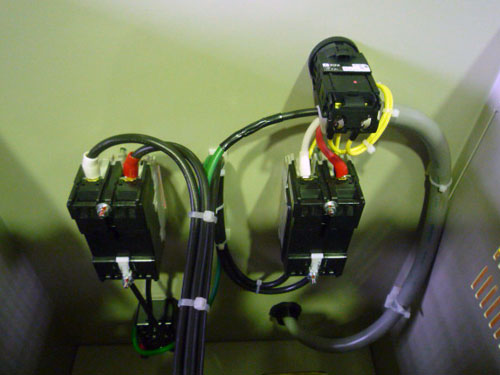

その他仕様 | 1次・2次内蔵ブレーカー 1次:電源表示灯 電源プラグ 2次:コンセント付 負荷制限:定格60%以内 |
FILE No. | 02-3665 |
イベント用でした。
ケースのアース位置を前面にすればよかったと思います。
また、ケースの大きさも今後の課題です。
(お客様の声として、開発設計部で記録保存いたします。)
