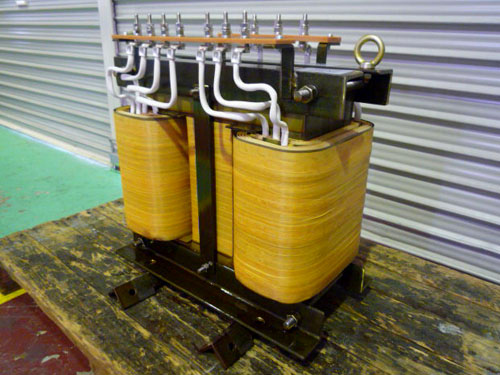

984 出力側2回路が異なる電圧構成のスコットトランス

  • 画像
  • 画像
  • 画像

お問合せ内容

出力側2回路を異なる電圧構成のスコット結線変圧器のご注文を頂きました。

提案

スコットトランスで、出力側が単相2線式タップ付き回路と単相3線式の回路をご用命いただきました。

製品仕様



事例番号 984
冷却方式 乾式自冷
相数 3/2相
容量 15kVA
周波数 50/60Hz
耐熱クラス B
1次電圧 三相 200V 端子サイズ:M8
2次電圧 単相 F240-F220-R200V 37.5A 端子サイズ:M6
2次電圧 単相 200-100V(単相3線) 37.5A 端子サイズ:M6
形状 裸状
規格 JEC-2200
その他仕様 スコット変圧器
FILE No. 06-402

お客様のお言葉

インバーター回路の実験で周波数変換を行うために、特殊な回路のスコットトランスを発注しました。
