> トランス問題解決事例 > 978 高耐圧変圧器（1次切換え）
カテゴリー：規格・降圧・絶縁・乾式トランス
耐圧がS-P、E間、AC10kV、1分間の高耐圧トランスが必要です。
「耐圧がS-P、E間、AC10kV、1分間の高耐圧トランスが必要です。」とのお話です。

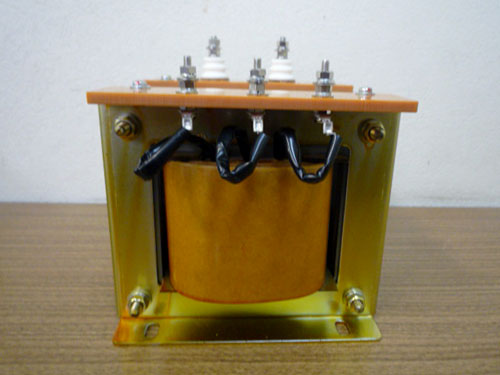

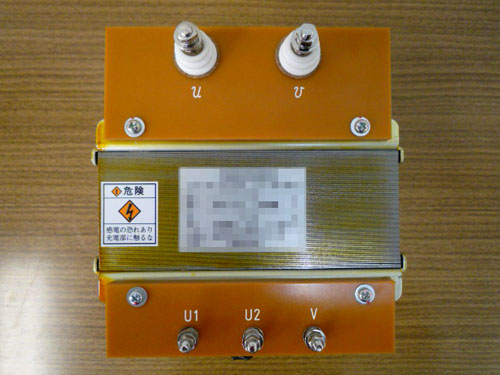

お打合せの上、1次切換え方式で製作しました。
| 事例番号 | 978 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 単相 |
| 容量 | 60VA |
| 周波数 | 50/60Hz |
| 耐熱クラス | Ａ |
| 1次電圧 | 110V 端子サイズ：M4 |
| 2次電圧 | R4.4-F3.4V 13.6A 端子サイズ：M5 |
| 形状 | 裸状 |
| 規格 | 準JISC6436 |
| その他仕様 | 1次切替方式 絶縁耐圧試験：P-S,E間 2kV 1分間/S-P,E間 10kV 1分間路 |
| FILE No. | 02-3660 |
高絶縁環境での製作に必要です。
