> トランス問題解決事例 > 937 回路保護用の三相絶縁トランス
カテゴリー:規格・降圧・絶縁・乾式トランス

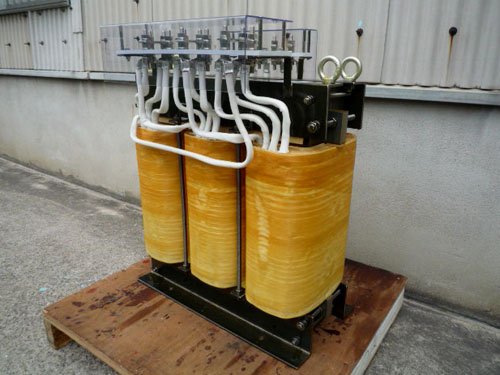

三相200kVA、440V/400Vのダウントランスが必要です。
「電気回路の保護用に、三相200kVA、440V/400Vの絶縁トランスを発注します。」とのことでした。
お打合せで、1次側460Vと420Vのタップ付、端子カバー付に決定しました。
事例番号 | 937 |
---|---|
冷却方式 | 乾式自冷 |
相数 | 三相 |
容量 | 200kVA |
周波数 | 50/60Hz |
耐熱クラス | H |
1次電圧 | F460-R440-F420V デルタ結線 端子サイズ:M12 |
2次電圧 | 400V 289A スター結線中性点付 端子サイズ:M12 |
形状 | 裸状 |
規格 | JEC-2200 JEM-1310 |
FILE No. | 07-1151 |
何種類もの見積依頼していますが、決まった分から発注しますので、製作お願いします。
