> トランス問題解決事例 > 930 三相200Vから400Vへの昇圧変圧器（Ｈ種）
カテゴリー：規格・昇圧・絶縁・乾式トランス・ケース入り

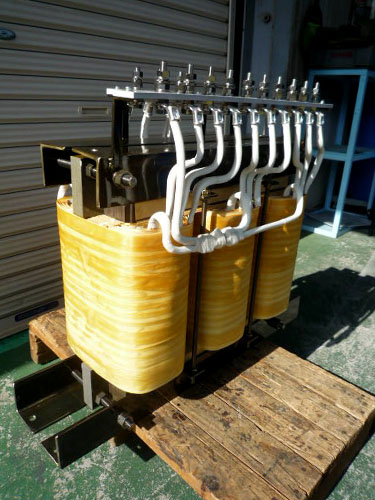

三相75kVAで200Vから400Vへのアップトランスを作ってほしい。
「三相複巻のアップトランスが必要です。1次側入力が200V、2次側出力が400V、乾式屋内ケース入りです。2次側にタップを付けてください。」とのご希望でした。
| 事例番号 | 930 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 75kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | H |
| 1次電圧 | 200V デルタ結線 端子サイズ：M12 |
| 2次電圧 | F440-R400-F380V スター結線中性点付 端子サイズ：M10 |
| 形状 | 屋内ケース |
| 規格 | JEC-2200 JEM-1310 |
| FILE No. | 07-1149 |
エネルギー供給の電源と装置のインターフェースとして使います。
