> トランス問題解決事例 > 929 三相200Vから400Vへの昇圧変圧器（F種）
カテゴリー：規格・昇圧・絶縁・乾式トランス

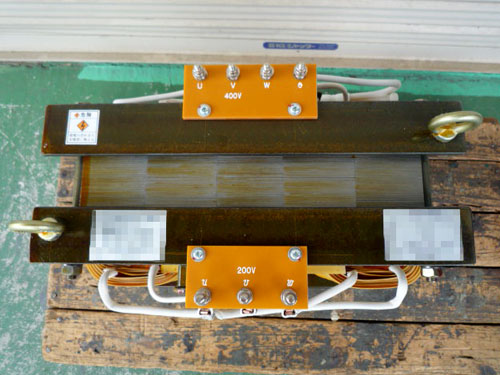

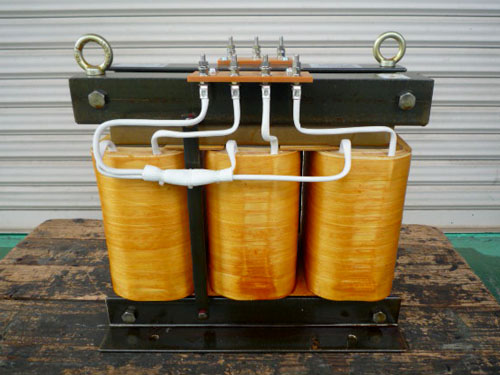

三相13kVAで200Vから400Vへのアップトランスを作ってほしい。
「三相複巻のアップトランスが必要です。1次側入力が200V、2次側出力が400V、F種絶縁でお願いします。」とのご依頼でした。
| 事例番号 | 929 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 13kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | F |
| 1次電圧 | 200V デルタ結線 端子サイズ：M6 |
| 2次電圧 | 400V スター結線中性点付 端子サイズ：M5 |
| 形状 | 裸状 |
| 規格 | JEC-2200 |
| FILE No. | 01-1343 |
スポーツ科学の分野で、計測器などに変圧器を使用します。
