> トランス問題解決事例 > 925 単相ダウントランス磁束密度1.2T以下指定
カテゴリー:規格・降圧・絶縁・乾式トランス

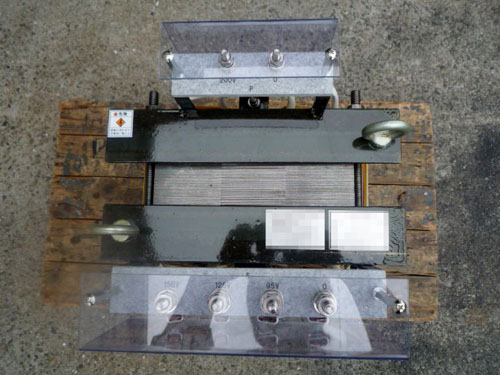

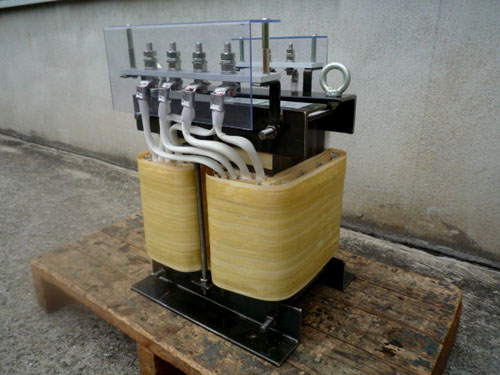

磁束密度1.2T以下指定の単相ダウントランスが必要です。
「サイリスタ導通制御に単相15kWの変圧器が必要です。端子カバーもつけてください。」とのご希望でした。
磁束密度は1.2T(12000G)以下のご指定でした。
事例番号 | 925 |
---|---|
冷却方式 | 乾式自冷 |
相数 | 単相 |
容量 | 15kVA |
周波数 | 50/60Hz |
耐熱クラス | H |
1次電圧 | 200V 端子サイズ:M8 |
2次電圧 | F150V-F125V-R95V 100A-120A-150A 端子サイズ:M10 |
形状 | 端子カバー付 |
規格 | JEC-2200 JEM-1310 |
FILE No. | 02-3623 |
接点の製作に使用します。
接点は、電気を確実に高精度に伝達する必要があるため、金や銀、白金やパラジュウムなどが使われています。
これらは線材、リベット、テープ型及びディスク型用接点材料としてリレーやマグネットスイッチ、ブレーカー、電源スイッチ、車載用スイッチなど多くの電装品に内蔵されています。
