> トランス問題解決事例 > 910 2次側が高電圧の三相トランス
カテゴリー:規格・昇圧・絶縁・乾式トランス

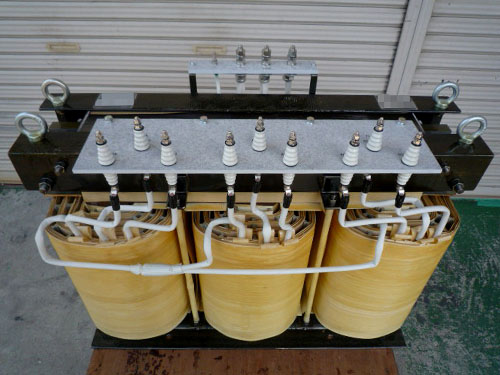

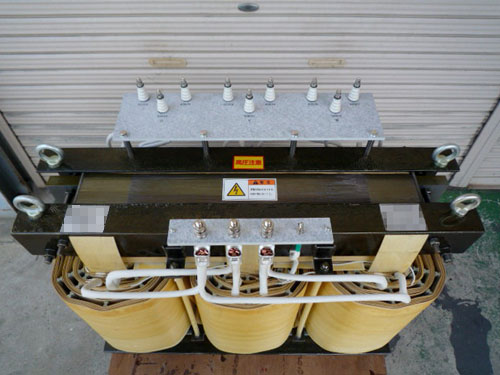

容量200kVA、1次側420V、2次側6020-5060-4060Vの三相変圧器を発注します。
食品製造装置用電源トランスです。
「容量200kVA、1次側420V、2次側6020-5060-4060Vの三相変圧器です。」とのご用命でした。
事例番号 | 910 |
---|---|
冷却方式 | 乾式自冷 |
相数 | 三相 |
容量 | 200kVA |
周波数 | 50/60Hz |
耐熱クラス | H |
1次電圧 | 420V デルタ結線 |
2次電圧 | 6020-5060-R4060V 19.18-22.18-R28.44A スター結線 |
形状 | 裸状 |
規格 | JEC-2200 JEM-1310 |
その他仕様 | P-S間混触防止板付 |
FILE No. | 07-1141 |
通電加熱装置に使います。
2次側高圧ですが、仕様通り製作いただきました。
