> トランス問題解決事例 > 891 高圧三相全波整流用の変圧器
カテゴリー：規格・昇圧・絶縁・乾式トランス

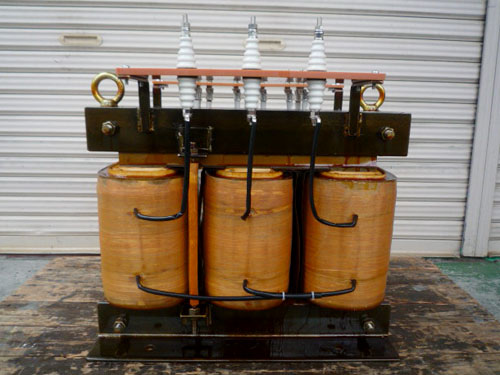

高周波電源用高圧直流電源に使用する変圧器が必要です。
「高周波電源用高圧直流電源に使用する変圧器が必要です。2次電圧が4200Ｖで、高圧三相全波整流用にデルタ/スター結線でお願いします。」とのお話でした。
| 事例番号 | 891 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 22kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | B |

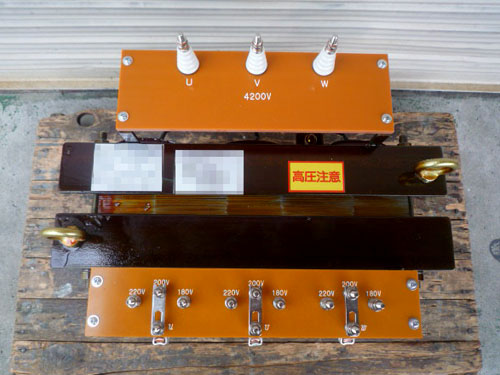

| 1次電圧 | F220-R200-F180V 端子サイズ：M6 デルタ結線 |
| 2次電圧 | 4200V 3A 端子サイズ：M6 スター結線 |
| 形状 | 裸状 |
| 規格 | JEC-2200 |
| FILE No. | 01-1326 |
引き続き、特殊仕様の変圧器の作成をお願いします。
