> トランス問題解決事例 > 886 デルタ結線にタップのある三相トランス（ブロック端子）
カテゴリー：規格・昇圧・乾式トランス

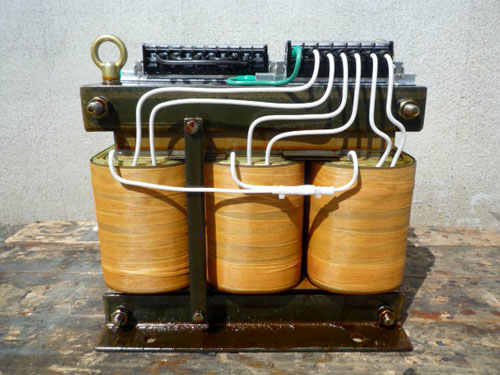

三相の昇圧(アップ)トランス（ブロック端子出し）が必要です。
「三相デルタ/スター結線のトランスが必要です。デルタ/スター結線,ブロック端子出しで両方にタップが必要です。」
とのことでしたので、デルタ結線の方はリード線で接続しました。
| 事例番号 | 886 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 4kVA |
| 周波数 | 50/60Hz |
| 耐熱クラス | B |
| 1次電圧 | F220-R200V デルタ結線F-25 |
| 2次電圧 | F440-R400V 5.77A スター結線中性点付F-25 |
| 形状 | 裸状 |
| 規格 | JEC-2200 |
| FILE No. | 01-1333 |

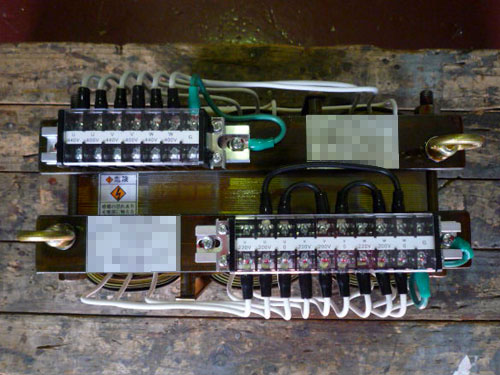

タップの接続変更時に、デルタ結線の接続も変更します。
