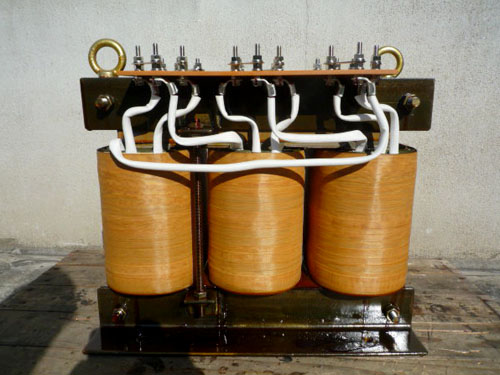

843 デルタ/デルタ結線の変圧器

  • 画像
  • 画像
  • 画像

お問合せ内容

三相複巻トランスをお願いします。
位相がずれないように製作してください。
1次:200/220V、2次側は90/60/30Vですが、全て定格です。
また、2次側のどのタップも120Aを流して下さい。

提案

位相がずれないように、結線はデルタ/デルタ、タップは90Vから30Vまで120A通しで設定しました。

製品仕様



事例番号 843
冷却方式 乾式自冷
相数 三相
容量 18.7kVA
周波数 60Hz
耐熱クラス B

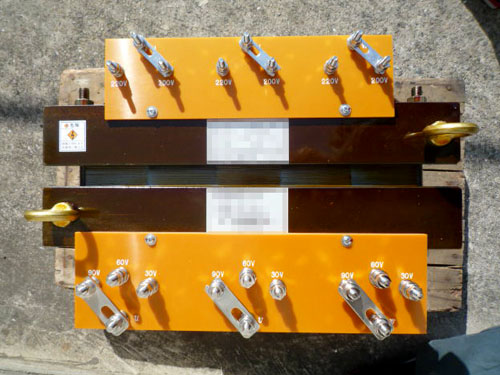

1次電圧 F220-R200V デルタ結線
2次電圧/電流 R90-60-30V/120A デルタ結線
形状 裸状
規格 JEC-2200
FILE No. 01-1319

お客様のお言葉

要望通りの電流が出力されています。
