> トランス問題解決事例 > 841 寸法制限のある三相トランス
カテゴリー：規格・降圧・乾式トランス
ポンプの電源用の変圧器です。
450mm（高さ）×490mm（幅）×250mm（奥行）以内で製作してください。
完成図面を送ります。

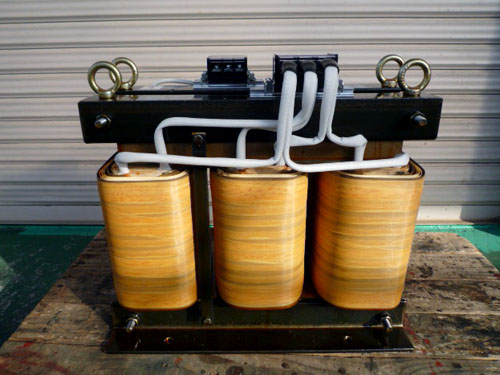

384mm（高さ）×420mm（幅）×225mm（奥行き）です。
図面を基に打合せの上、下記の変更がありました。

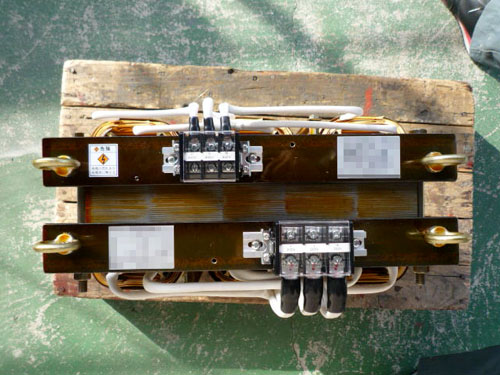

1.アイボルト2箇所から4箇所に変更
2.端子板型からブロック端子台型へ変更
| 事例番号 | 841 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 15kVA |
| 周波数 | 60Hz |
| 耐熱クラス | B |
| 1次電圧 | 440V スター結線 |
| 2次電圧 | 200V 43.3A デルタ結線 |
| 形状 | 裸状 |
| 規格 | JEC-2200 |
| その他仕様 | 寸法：384mm（高さ）×420mm（幅）×225mm（奥行き） |
| FILE No. | 01-1320 |
急遽 端子板型からブロック端子台型へ変更して頂きありがとうございました。
納期・価格・大きさ・対応全てに満足しています。
