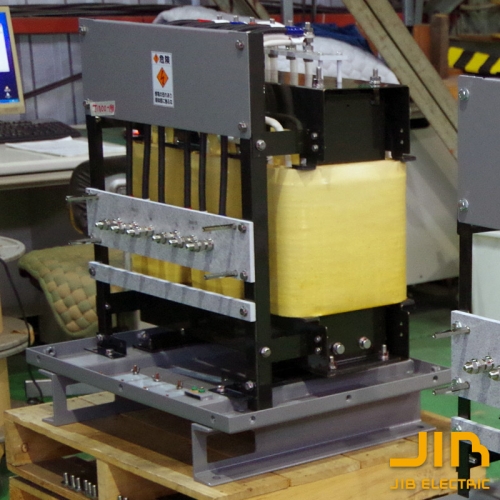

> トランス問題解決事例 > 1627 アモルファス・スコット結線変圧器
カテゴリー：コスト削減・規格・絶縁・アモルファストランス・乾式トランス・スコットトランス・ケース入り
電灯線２系統への給電用として、動力線の発電機から変圧器を介したいと思います。
二相変換用としてスコット結線トランスにて設定させて頂きました。
| 事例番号 | 1627 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 3/2相 |
| 容量 | 30kVA |
| 周波数 | 50Hz |
| 耐熱クラス | H |
| 1次電圧 | 3Φ 200V |
| 2次電圧 | 1Φ 200-100V（単三） 75A×2回路 |
| 形状 | 屋外用扉型ケース 保護等級：IP-44 |
| 規格 | JEC-2200 JEM-1310 |
| その他仕様 | スコット結線アモルファス変圧器 |
| FILE No. | AMT-2-0038 |
配置場所の制限がありましたが、ケーブル配線工事はスムーズにできました。
