> トランス問題解決事例 > 1454 三相20kVA変圧器
カテゴリー:規格・降圧・絶縁・乾式トランス
制御盤内の電源用として三相トランスが必要です。
盤内に収納していますが、最終のお客様が、誤って触れたりしないか心配です。

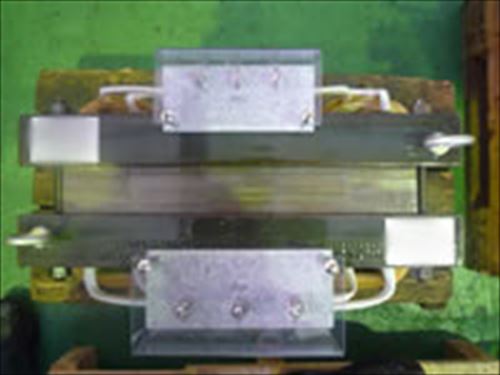

端子台に誤って触れたり部品が当たったりしないように、端子台をカバー付に致しました。
配線部分が見えやすいように透明カバーとします。
| 事例番号 | 1454 |
|---|---|
| 冷却方式 | 乾式自冷 |
| 相数 | 三相 |
| 容量 | 20kVA |
| 周波数 | 60Hz |
| 耐熱クラス | H |
| 1次電圧 | 440V スター結線 |
| 2次電圧 | 220V 52.5A デルタ結線 |
| 形状 | 裸状 |
| 規格 | JEC-2200 JEM-1310 |
| その他仕様 | |
| FILE No. | 01-1503 |

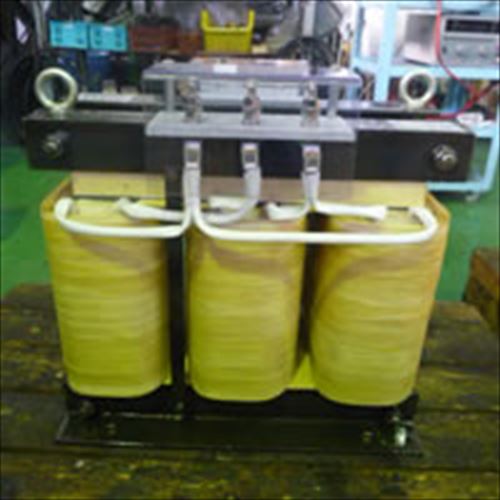

透明カバーなので、配線作業もしやすく、保護にもなります。
ありがとうございます。
